New Bebe Lab with EVE-NG I

안녕하세요 만 3년?만에 재 시작하는 Blog 입니다.

새로운 실습 환경을 위해 이번에는 차세대? Network Emulator인 EVE-NG설치 방법을 소개 합니다.

최근 각광 받고있는 녀석인데요 개인적으로 느끼는 이유는 아래와 같습니다.

• Web UI 임으로 Cloud Base Lab환경을 제공가능
• Multi-Tenant 지원으로 여러 명이 동시 사용가능.
• 거의 모든 Major Vendor의 NFV 지원
• 기존 GNS3와 마찬가지로 실 시간 Packet Capture 지원 등

최근 업무의 영향으로 Juniper 를 하다보니 Juniper의 NFV지원에 용이 하며, 회사의 서버를 통해 Resource 공유에도 유익한 EVE-NG를 사용하게 되었습니다.

이번에는 Home Lab을 만드는 법을 소개합니다.

우선 www.eve-ng.com 으로 접속하여 Download를 합시다

물론 x86 Server에서 Native로 설치가 가능합니다만 편한건 역시 OVA 죠

다운로드후 사용을 위해 VMware Workstation으로 ova를 설치합니다.

다운받는데 시간이 조금 걸리므로 설치후 사용할 Image를 구해보도록 합니다.

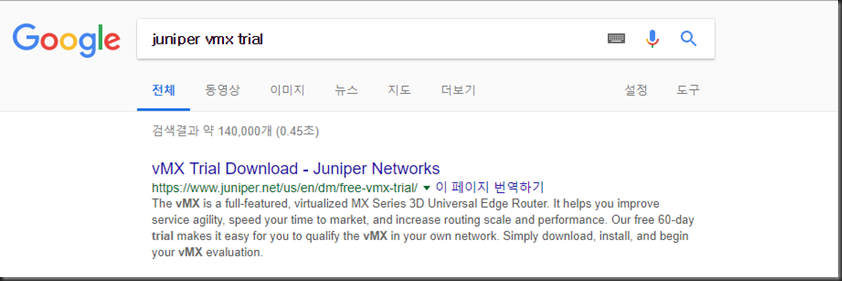

감사하게도 Juniper에서는 MX Router의 가상화 장비인 vMX를 무료 제공합니다.

https://www.juniper.net/us/en/dm/free-vmx-trial/

다운로드를 위해 신규 계정(개인계정)은 권한 요청이 필요하네요 ㅎㅎ

뭐 신청하면 되니까~ 신청해 봅시다

Juniper 의 Data Center 스위치인 QFX의 가상화 이미지도 제공합니다.

https://www.juniper.net/us/en/dm/free-vqfx-trial/

일단 Image Download를 걸어놓고 EVE-NG설치로 돌아갑니다.

다운 받은 OVA file을 실행하시면 아래와 같이 import화면이 나옵니다.

기다리시고 VM의 전원을 켜시면 됩니다.

켜시기전에 NAT Option만 Bridge에서 Nat로 변경하고 켜겠습니다

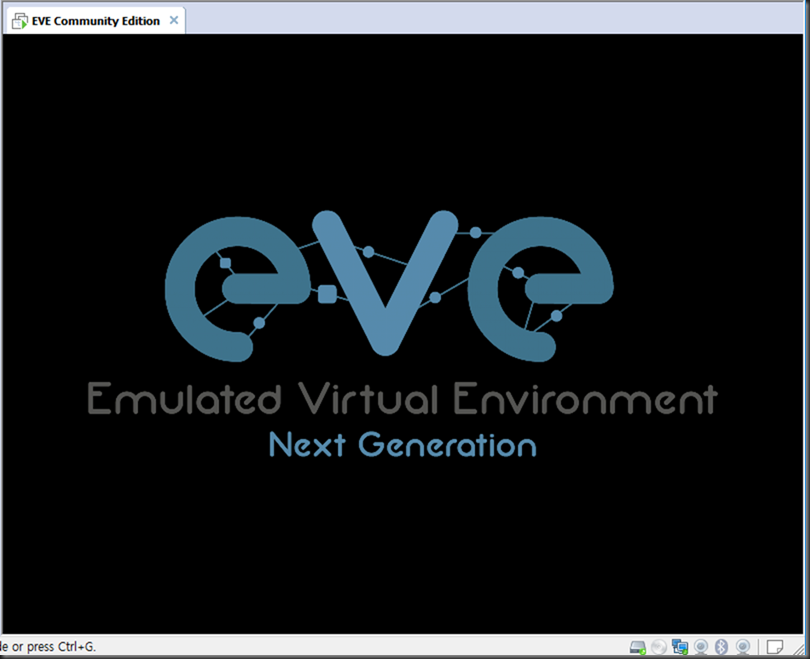

영롱한? 화면 후 Login Prompt가 반기네요

조그인하시면 Home page에……..

http://www.eve-ng.net/index.php/documentation/installation/virtual-machine-install

못 보던 사이에 아예 비디오로 설치과정을 보여주네요?!?! 오메…왠 노가다를하고있나 후회스럽습니다 ㅋㅋㅋㅋ

당황…ㅋㅋㅋ 그래도….기왕 시작한거 끝까지 합니다 ㅋㅋㅋ 그림보고 따라할수 있는 그날까지?!

당황해서 첫번째 Root password 입력하는 스샷을 넘겨버렸네요….

뒤에 window client package 설치 후 구동시 번거롭지 않으시려면? 그냥 eve로 설정하시면 됩니다.

호스트 네임도 그대로 합니다

도메인 네임 그냥 넘어갑니다.

개인용 홈랩 + NAT환경이기에 DHCP로 설정합니다.

혹시 서버에 메뉴얼 설치하신다면 고정 IP로 쓰시는게 좋습니다.

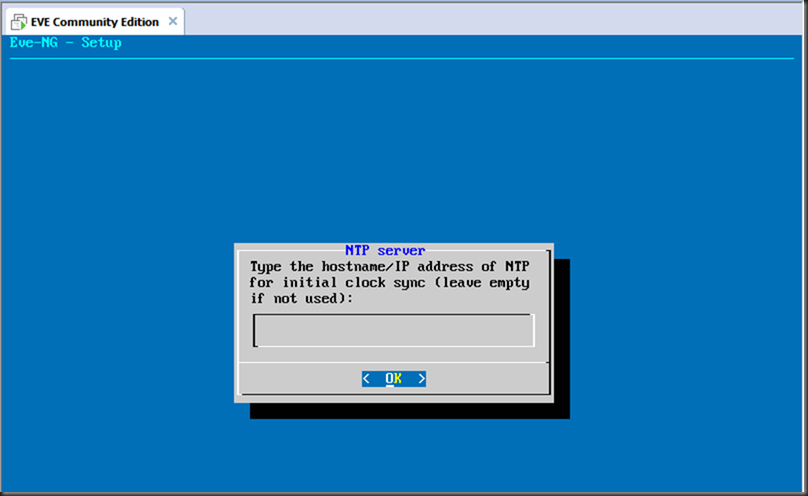

NTP도 무시합니다. Syslog 연동과 같은 TEST를 원하신다면 NTP를 수동으로 지정하셔서 통일되게 사용하시길 권합니다

역시 홈랩이기제 직접연결합니다 Proxy 같은 거 안씁니다 ㅎㅎ.

OK 누르시면 다시 영롱(?)한 화면과 함꼐 설치가 완료 됩니다.

이상하게 오래걸린다….싶으면 재부팅 한번 하시면 됩니다.

그리고 위의 IP로 접속하시면 아래와 같이 짠~

기본 계정과 비번은 admin // eve입니다

접속해서 랩을 만들어보도록 합니다.

하시면 백지와 같은 아래 화면이 나옵니다.

우 클릭 하시면 Node, 장비를 추가할 수 있습니다.

하지만 정작 실행 할 Image가 등록이 되어있지 않아서 모든 이미지가 비 활성화 상태네요 (회색회색)

이제 아~~까 다운로드 받은 이미지를 올려봅시다.

아…글이 길어 지니 나눠서 갑니다 –_-;; 화장실좀…
