Network Simulator Setup for Bebe Labs :)

GNS3 와 Juniper Networks의 Olive 이미지를 이용한 Network 실습 랩을 만들어 봅니다 :)
준비물은 최근버전의 GNS3 :)
그리고 Olive이미지 ㅎㅎㅎ

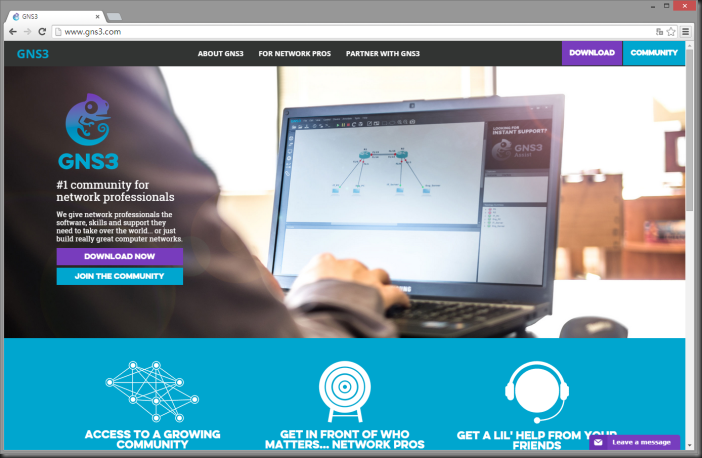

일단 GNS3는 http://www.gns3.com에 가시면 다운로드 가능합니다

clip_image001

Download Now 타고 들가서 로그인하시고 누르다보면 아래와 같이 나옵니다~

clip_image002

여기서 자신의 OS에 맞는 거로 다운및 설치 ~

설치하고 실행하면 짜잔~~

clip_image003

이제 GNS3에서 돌린 이미지 설정을 위해 Edit>Preferences

clip_image004

Preferences> QEMU VMs>New

clip_image005

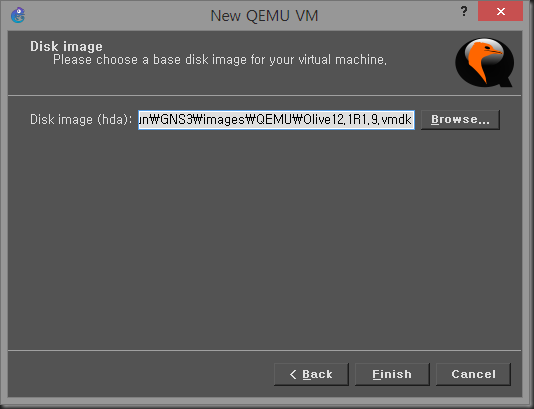

이름넣고 설정설정 이미지 불러오기~

clip_image006

clip_image007

clip_image008

Finish하고 Edit가서 추가 설정을 해줌!

clip_image009

clip_image010

다하고 GNS3 Main 화면의 왼쪽 All Devices를 보면 방금 추가한 QEMU VM중 하나인 "Juniper_L3"이 확인 됩니다

clip_image011

Drag&Drop 후 Cable까지 연결하고 Power On

clip_image012

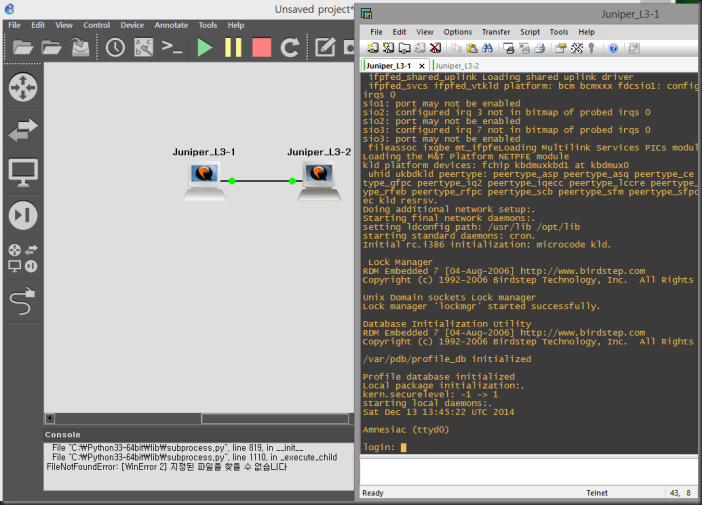

부팅이 되고 기본설정후 Ping~!

clip_image013

clip_image014

이제 앞으로는 요 녀석을 이용해서
Cisco IOS기반 설정들을 하나씩 주니퍼로 해볼 예정입니다~
파이팅 +_+!!
