Juniper - vSRX with GNS3

안녕하세요 오늘은 중간에 쉬어가는? 느낌으로 Juniper의 Firewall :)
SRX Series 중 가상화 장비인 vSRX - Firefly Perimeter를 GNS3에 돌려 보겠습니다.
사실은 같이 공부하는 쏠라구구형님이 할당시켜 한 느낌도 없지않아 있지만 ㅋㅋㅋ.
일단 vSRX의 Release Note는 요기에~
http://www.juniper.net/techpubs/en_US/firefly12.1x46-d10/information-products/topic-collections/firefly-perimeter/firefly-perimeter-release-notes.pdf
뭐뭐 되는지 확인하시면 좋을듯 합니다.
그리고 필요한 사항은 아래와 같습니다.

Firefly Perimeter Hardware Specifications

•Memory 2 GB ->1GB로 가능합니다 :)

•Disk space 2 GB

•vCPUs 2

•vNICs Up to 10

•Virtual Network Interface Card type (NIC) E1000

다운로드 URL는 아래와 같습니다
http://www.juniper.net/us/en/products-services/security/firefly-perimeter/
여기서 부터 따라하기 ㅋㅋㅋ

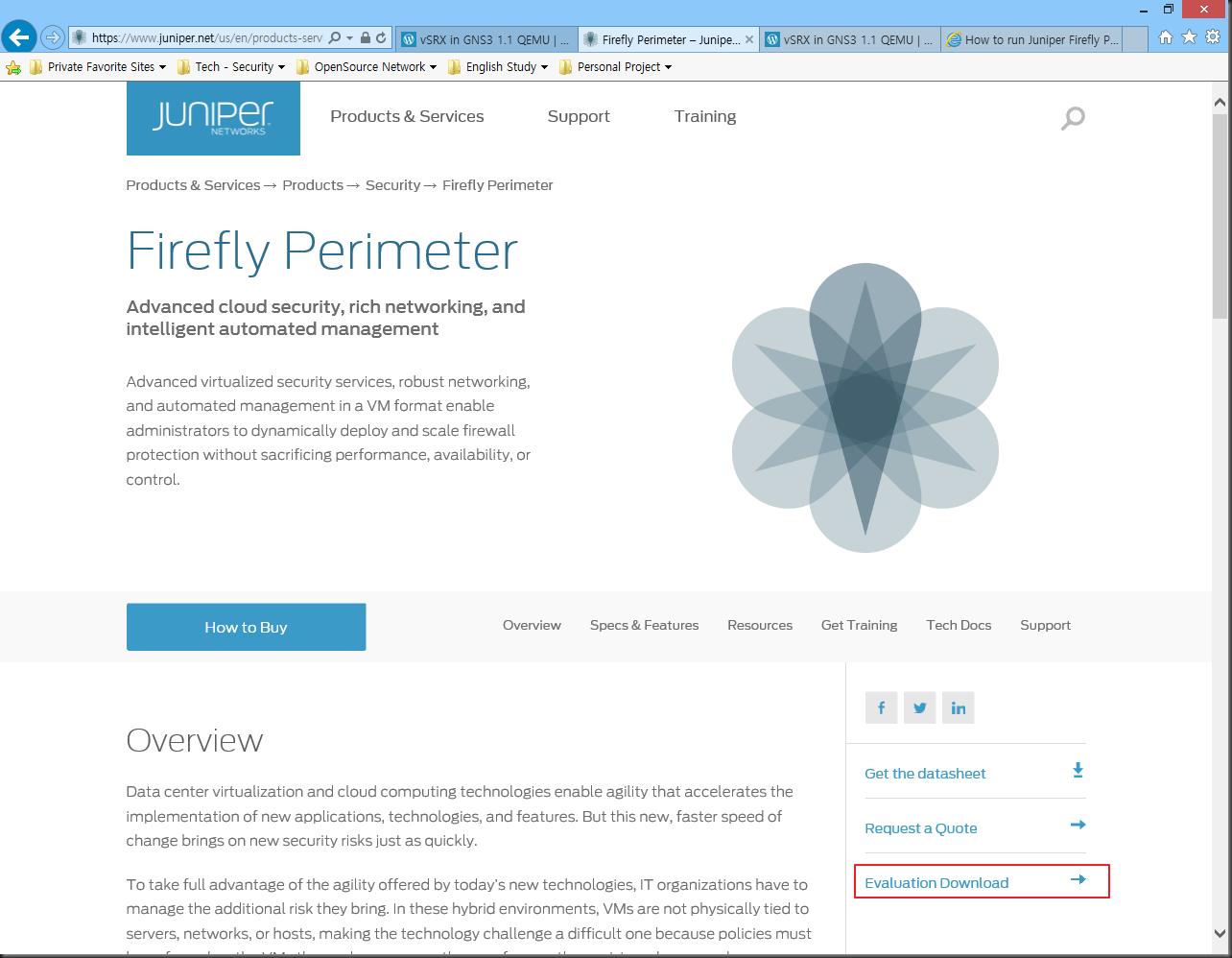

다운로드~!

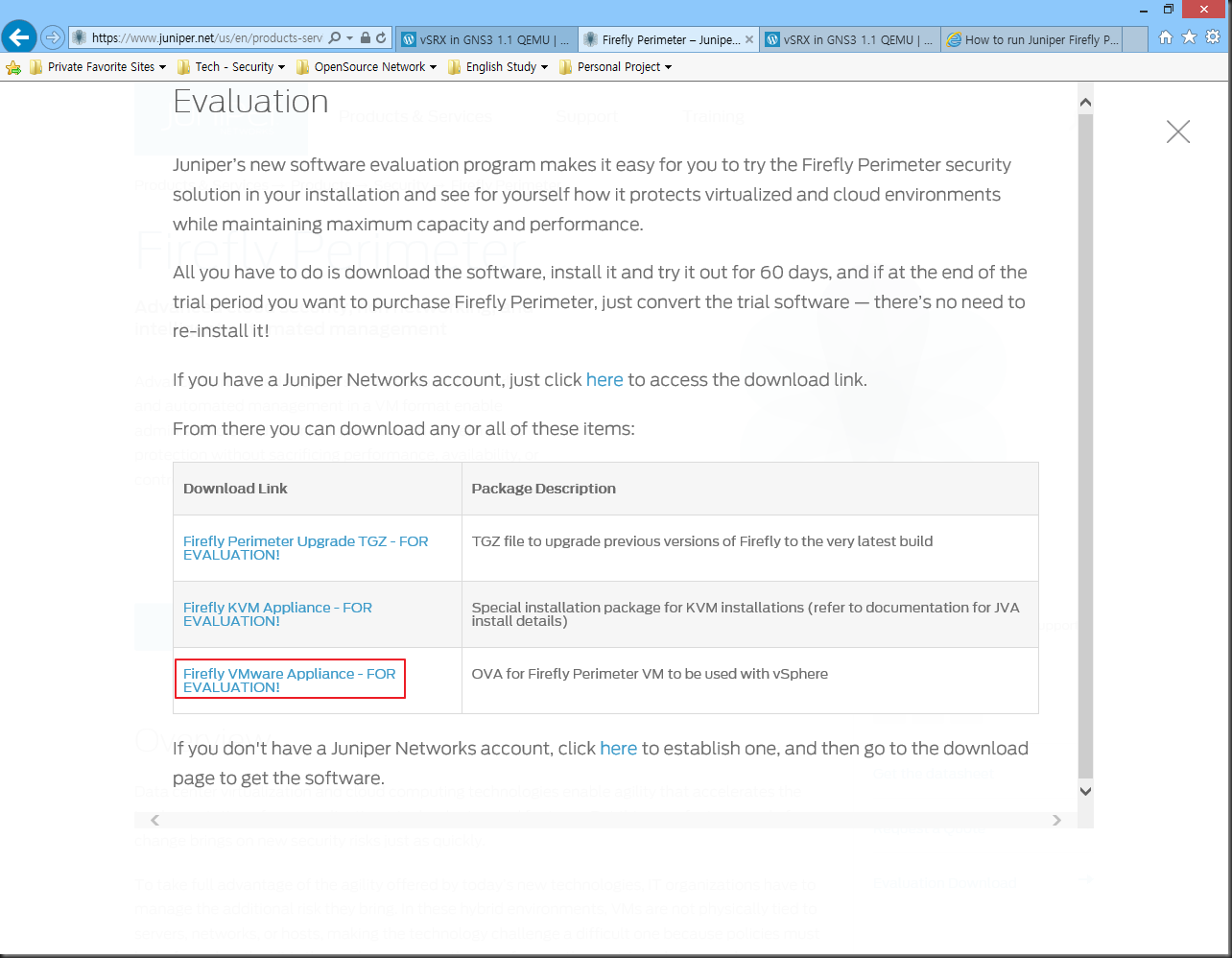

OVA로 받아줍니다~

Software로 가서 OVA.

Continue 하시면 다운로드가 됩니다 :)
그전에 Juniper 계정이 없으시면 무료 생성되니 가볍게 만들어주세요 ㅎㅎ

다운로드가 완료되면, 7-zip이나 기타 압축유틸로 풀어줍니다

풀고 안을 확인하면,

이렇게 파일들이 보이는데 vmdk파일을 GNS3에서 사용합니다.
GNS3을 실행하고 qemu설정하는 곳까지 들어갑니다 :)
(혹시 모르시는 분은아래 링크 참조- _-;;)
https://krdagbebe.wordpress.com/2014/12/14/network-simulator-setup-for-bebe-labs-3/

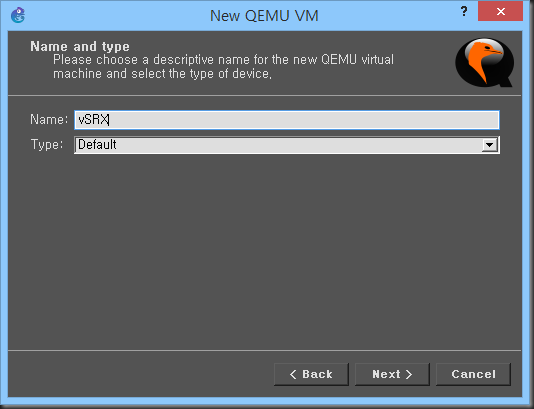

여튼 들가서 New! 누르시고 아래 따라하시면서 만들면 됩니다.

RAM 1GB에 qemu는 64비트로!

디스크 이미지는 아까 압축 푼 녀석으로!하시고 피니쉬!
그리고 Edit를 눌러 추가 설정을 해줍니다.

요렇게 다하시면~

이렇게 vSRX가 완성됩니다.
이게 간단하게 연결해서 켜 봅시다!

vSRX 2대와 Web-Manager연결을 위한 IOS + Cloud Interface를 연결하고 키면~

이렇게 JunOS - Olive처럼 오래 걸리지만 켜집니다 ㅎㅎ
간단하게 IP설정하고 브라우저로 접속하면!!

요로코롬 접속화면이 보이고~
접속해서 아래와 같은 화면을 보실 수 있습니다.

이제 위/아래로 다른 장비를 붙이고 FW test, AD와같은 인증서버 붙여서 UserID 기반 설정,
VirtualBOX기반 Host붙여서 Filtering 등등 테스트해보면 될듯하네요 :)
이번 포스팅은 간단히 마무리하겠습니다.
Olive도 할게 너무 많아요 ㅠㅠ.
Reference Sites
- http://brezular.com/2014/07/22/how-to-run-juniper-firefly-perimeter-vsrx-on-gns3/
