Easy way to VXLAN implementation with vMX – Layer 2 overlay




자기 전에 하나 더 써볼까…해서 정말 간단하게? 해볼수 있는 VXLAN 설정을 해봤습니다.
사실 VXLAN 기술은 크게 4가지 정도의 구성 case 가있습니다
  • Multicast
  • OVSDB
  • Unicast
  • EVPN
VXLAN은 위의 기술들을 기반으로 MAC정보와 VTEP(VXLAN Tunnel End Point)정보를 주고 받습니다
각각이 장,단점이 있지만 오늘은 간단하게? 하기로 정해서 Unicast 모드로 진행하고자 합니다.

 기본적인 구성과 설정은 아래와 같습니다.

 image_thumb


## vMX-1

set chassis fpc 0 pic 0 tunnel-services bandwidth 10g
# Tunnel service를 사용할 수 있도록 설정.

set interfaces ge-0/0/0 unit 0 family inet address 10.172.0.0/31

set interfaces ge-0/0/1 unit 0 family bridge interface-mode access
set interfaces ge-0/0/1 unit 0 family bridge vlan-id 5
#일반적인 L2 Access Port로 지정

set interfaces lo0 unit 0 family inet address 10.100.1.1/32

set protocols ospf area 0.0.0.0 interface lo0.0 passive
set protocols ospf area 0.0.0.0 interface ge-0/0/0.0 interface-type p2p
#OSPF 를 통해 Loopback IP 전달

set bridge-domains vlan-5 vlan-id 5
set bridge-domains vlan-5 vxlan vni 105
set bridge-domains vlan-5 vxlan ingress-node-replication
#BUM Traffic의 전달? 방법지정 및 vxlan vni mapping

set switch-options vtep-source-interface lo0.0
set switch-options remote-vtep-list 10.100.1.2
## vxlan source interface 및 remote vtep ip지정

## vMX-2

set chassis fpc 0 pic 0 tunnel-services bandwidth 10g

set interfaces ge-0/0/0 unit 0 family inet address 10.172.0.1/31

set interfaces ge-0/0/1 unit 0 family bridge interface-mode access
set interfaces ge-0/0/1 unit 0 family bridge vlan-id 5

set interfaces lo0 unit 0 family inet address 10.100.1.2/32

set protocols ospf area 0.0.0.0 interface lo0.0 passive
set protocols ospf area 0.0.0.0 interface ge-0/0/0.0 interface-type p2p

set bridge-domains vlan-5 vlan-id 5
set bridge-domains vlan-5 vxlan vni 105
set bridge-domains vlan-5 vxlan ingress-node-replication

set switch-options vtep-source-interface lo0.0
set switch-options remote-vtep-list 10.100.1.1
설정을 보면 VXLAN을 아시는분은 바로 이해 가능하시지 않을까 싶네요

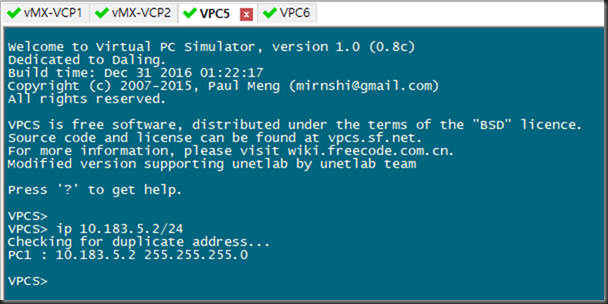

통신 확인을 위해 VPC에 IP를 넣어 봅니다.

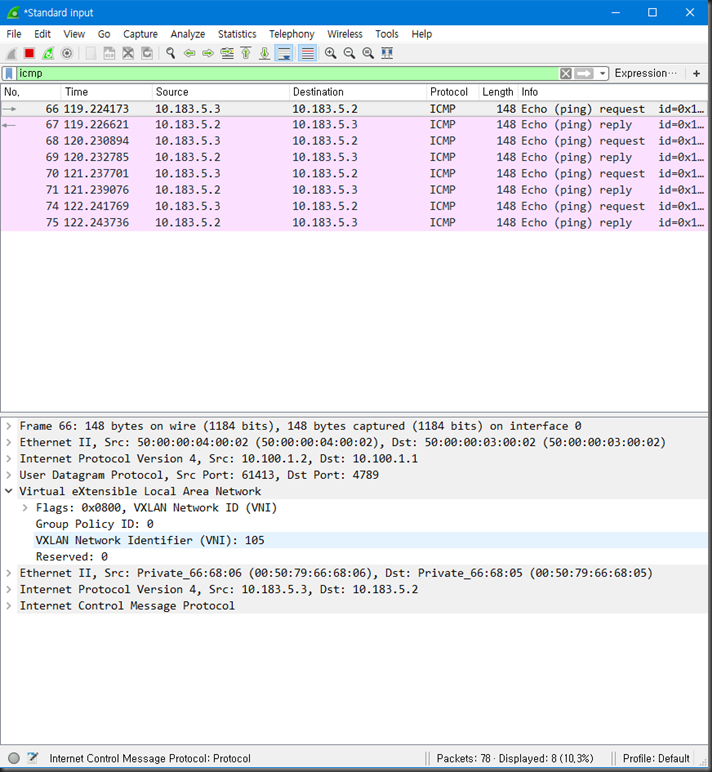

Ping을 서로 치고 Packet Capture를 하면 아래와 같이 나옵니다.

참 쉽죠? =_=..;
기술적인 Detail은 아래 문서들을 참고하시면 좋을 듯합니다.
https://www.juniper.net/documentation/en_US/junos/topics/topic-map/sdn-vxlan.html
https://www.juniper.net/documentation/en_US/junos/topics/task/verification/vxlan-remote-vtep-qfx-series.html

수고하세요~
